Texas Instruments BQ25792开关模式降压-升压充电器

Texas Instruments BQ25792开关模式降压-升压充电器是完全集成的开关模式降压-升压充电器，适用于 1 节至 4 节锂离子电池和锂聚合物电池。为了实现紧凑的设计和最少的组件数量，该充电器集成了 4 个开关 MOSFET（Q1、Q2、Q3、Q4）、输入和充电电流检测电路、电池 FET （BATFET）以及降压-升压转换器的所有环路补偿。它提供高功率密度和设计灵活性，可在 USB Type-C™ 和 USB-PD 应用（如智能手机、平板电脑和其他便携式设备）的整个输入电压范围内为电池充电。

充电器支持窄 VDC （NVDC）电源路径管理，其中系统调节电压略高于电池电压，但不会低于最小系统电压。即使电池完全放电或取出，系统也能继续运行。当负载功率超过输入电源额定值时，电池进入补充模式，防止输入电源过载和系统崩溃。

这些器件从各种输入源为电池充电，包括传统 USB 适配器、高压 USB-PD 适配器和传统桶形适配器。充电器可根据输入电压和电池电压在降压、升压或降压-升压配置之间无缝转换，无需主机控制。可选的双输入源选择器管理来自两个不同输入源的功率。主机通过 I 控制输入源选择2C 通过对第一个可用输入源进行优先级排序。

BQ25792开关模式降压-升压充电器为电池充电和系统操作提供各种安全功能，包括电池温度负热敏电阻（NTC）监控、涓流充电、预充电和快速充电定时器，以及电池和充电器电源输入引脚上的过压/过流保护。当芯片温度超过可编程阈值时，热调节会降低充电电流。设备的 STAT 输出报告充电状态和任何故障情况。当发生故障时，INT 引脚会立即通知主机。

这些器件还提供一个 16 位模数转换器（ADC），用于监控充电电流和输入/电池/系统电压、TS 引脚电压和芯片温度。这些器件采用 WCSP 2.9mm x 3.3mm 56 引脚封装。

特征

用于 1-4 节电池的高效同步开关模式降压-升压充电器
- 750kHz 和 1.5MHz 可编程开关频率
- 效率针对 2s 电池充电进行了优化，9V 输入时效率为 96.5%，3A ICHG 时 15V 输入效率为 94.5%
- 充电电流高达 5A，分辨率为 10mA
支持广泛的输入源
- 3.6V至24V宽输入工作电压范围，绝对最大额定值为30V
- 最大功率跟踪，VINDPM高达22V，IINDPM高达3.3A
- 检测 USB BC1.2、SDP、CDP、DCP、HVDCP 和非标准适配器
用于源选择的双输入电源多路复用器控制器
高级集成
- 四个开关MOSFET和BATFET
- 输入电流和充电电流检测
窄 VDC （NVDC）电源路径管理
从电池 USB 端口供电（USB OTG）
- 2.8V 至 22V OTG 输出电压，分辨率为 10mV，支持 USB-PD PPS
- OTG输出电流调节高达3.32A，分辨率为40mA
灵活自主和我2C 模式可实现最佳系统性能
集成 16 位 ADC，用于电压、电流和温度监控器
低电池静态电流
- 仅电池供电时典型值为 21μA
- 充电器关断模式下的典型值为 600nA
高精度
- ±0.5% 充电电压调节，用于 2s 电池
- ±5% 充电电流调节
- ±5% 输入电流调节
安全
- 热调节和热关断
- 输入/电池过压保护（OVP）和 OCP
- 转换器 MOSFET OCP
- 充电安全定时器

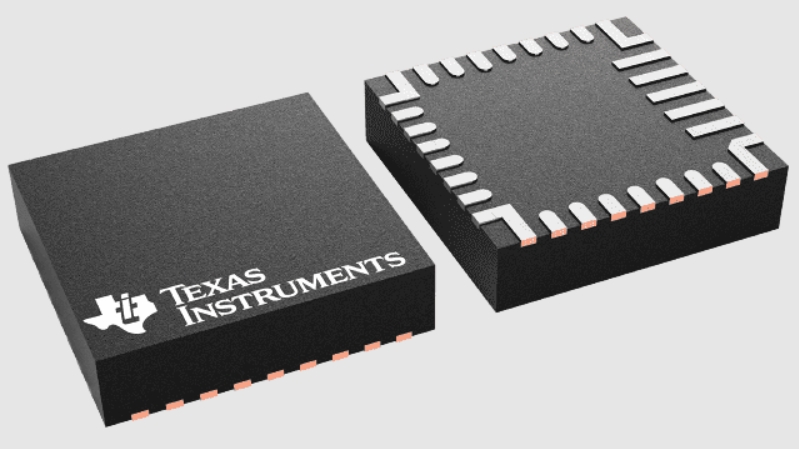

29 引脚 4mm × 4mm QFN 封装
