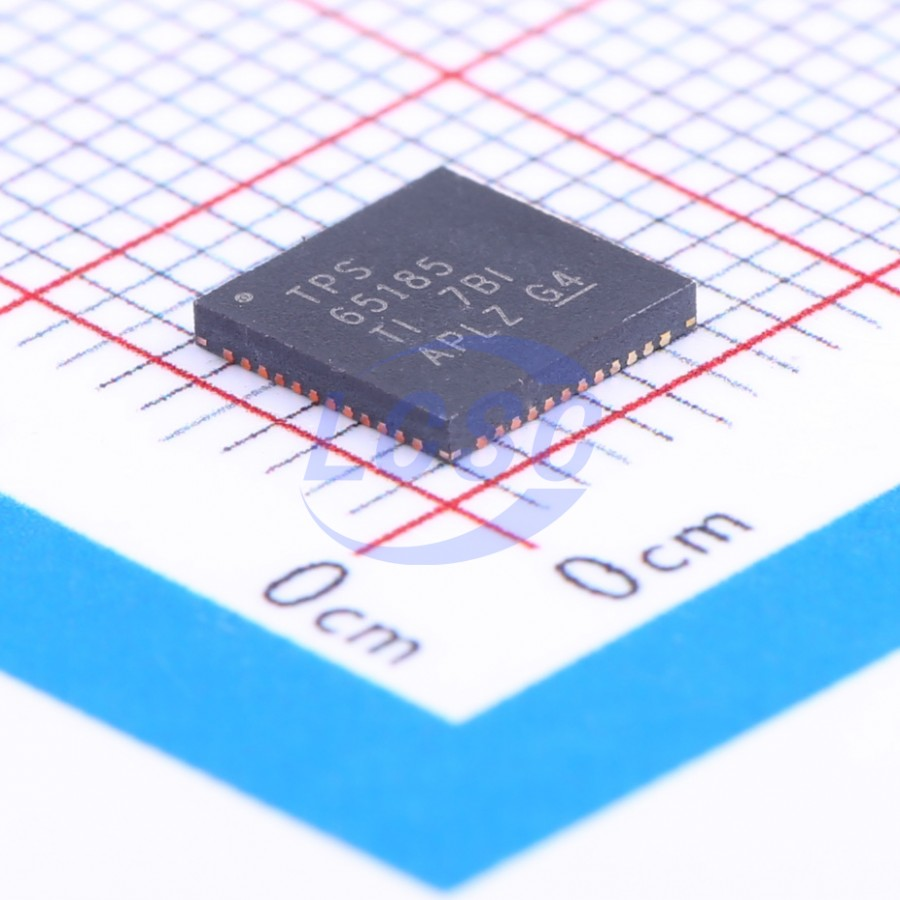

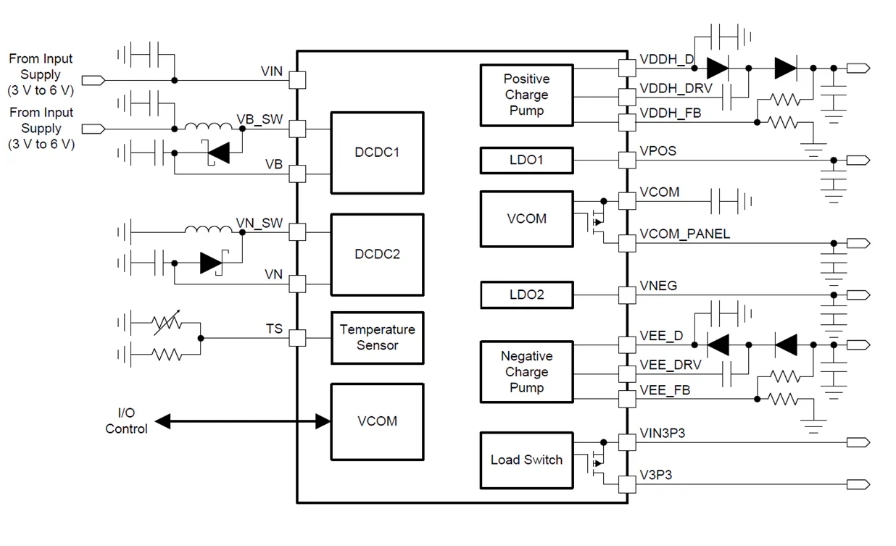

Texas Instruments TPS65185RSLR 电源管理集成电路

Texas InstrumentsTPS65185RSLR电源管理集成电路（PMIC）是一款单芯片电源，专为便携式电子阅读器应用中使用的 E-Ink® Vizplex™ 显示器而设计。该设备支持最大 9.7 英寸或更大的面板尺寸。两个高效 DC-DC 升压转换器产生 ±16V 电源轨，通过两个更换泵升压至 22V 和 –20V。此功能为 Vizplex 面板提供栅极驱动器电源。两个跟踪 LDO 可产生 ±15V 源极驱动器电源，支持高达 120/200mA （TPS65185/TPS651851）的输出电流。所有导轨均可通过 I 调节2C接口，以适应特定的面板要求。

特征

用于 E Ink Vizplex 电子纸（E-Paper）显示器的单芯片电源管理解决方案
从单个低压输入电源产生正栅极和负栅极，以及源极驱动器电压和背板偏置
支持 9.7 英寸及更大尺寸的面板
3V 至 6V 输入电压范围
用于正轨底座的升压转换器
用于负电源轨基极的反相降压-升压转换器
两个可调 LDO，用于源极驱动器电源
- TPS65185 LDO1：15V，120mA （VPOS）
- TPS65185 LDO2：–15V、120mA （VNEG）
- TPS651851 LDO1：15V，200mA （在 VIN ≥ 3.6V （VPOS）时
- TPS651851 LDO2：–15V、200mA （在 VIN ≥ 3.6V （VNEG）时

精确的输出电压跟踪
- VPOS – VNEG = ±50mV
- 两个电荷泵，用于栅极驱动器电源
- CP1：22V，15mA （VDDH）
- CP2：–20V、15mA、（视相）
可调VCOM驱动器，可实现精确的面板背板偏置
- 0V 至 –5.11V
- ±1.5% 精度（±10mV）
- 9 位控制（10mV 标称步长）
所有轨道上的主动放电
集成 10Ω、3.3V 电源开关，用于禁用系统电源轨至 E-Ink 面板
