TOSHIBA TB67H420FTG有刷直流电机驱动器

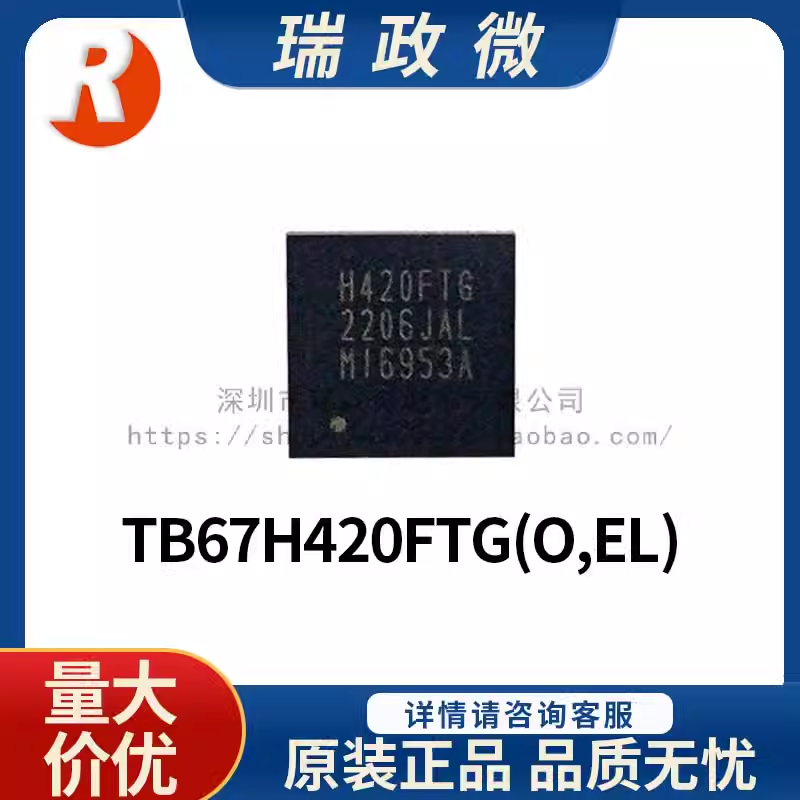

东芝TB67H420FTG有刷直流电机驱动器是一种具有无电阻电流控制的电机驱动器。该电机驱动器集成了一个内部 H 桥，可以使用双 H 桥模式独立控制为 2 个有刷直流电机驱动器或 1 个步进电机驱动器。该TB67H420FTG具有高电压（50V）、大电流（9A）、错误检测功能、错误检测信号输出和低 Rds （开）.该电机驱动器采用小型 7mm x 7mm 四方扁平无引线（QFN-48）封装，带有导热焊盘。典型应用包括办公设备、家用电器、银行终端和自动取款机。

特征

支持大电流（9A）和高压（50V）有刷直流电机操作
使用 H 桥模式驱动 2 个有刷直流电机
使用双 H 桥模式驱动 1x 步进电机
内置检测无电阻电流控制，高级电流检测系统（ACDS）
低 Rds （开）MOSFET（高侧 + 低侧 = 0.33Ω，典型值）
错误检测信号输出（错误输出）

错误检测功能
- 热关断（TSD）
- 过流检测（ISD）
- 上电复位（POR）
- 电机负载开路检测（OPD）
使用外部元件的可调恒流PWM频率
带导热焊盘的小型 7mm x 7mm QFN-48 封装

应用

办公设备
家电

银行终端
自动取款机

典型应用

应用电路图 - 东芝TB67H420FTG有刷直流电机驱动器

方框图

框图 - Toshiba TB67H420FTG 有刷直流电机驱动器

机械制图

Mechanical Drawing - Toshiba TB67H420FTG Brushed DC Motor Driver
