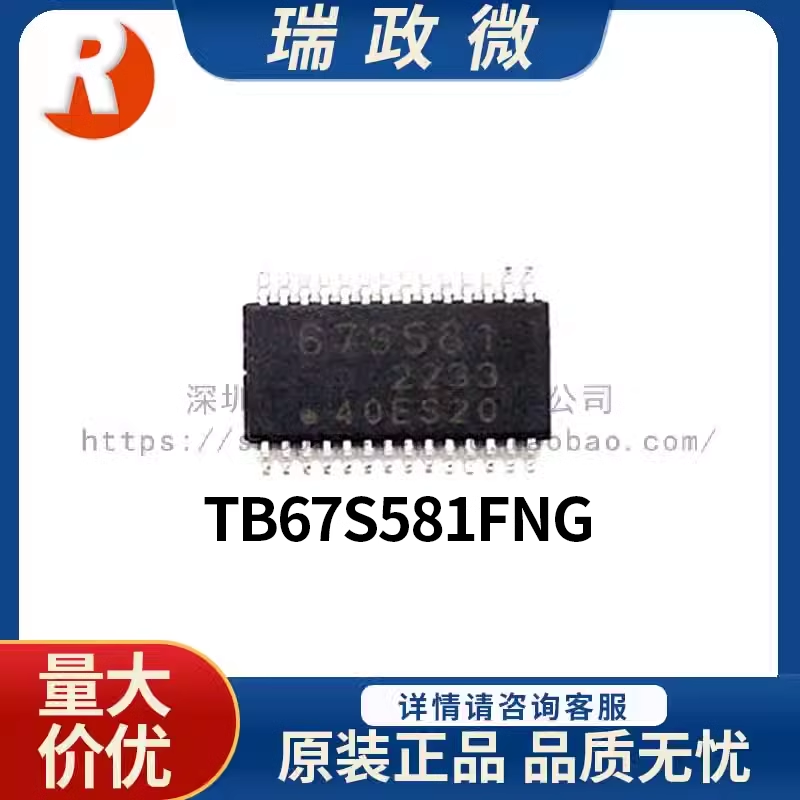

TB67S581FNG，EL

作者：网站管理员发布时间：2024-04-20 浏览次数：

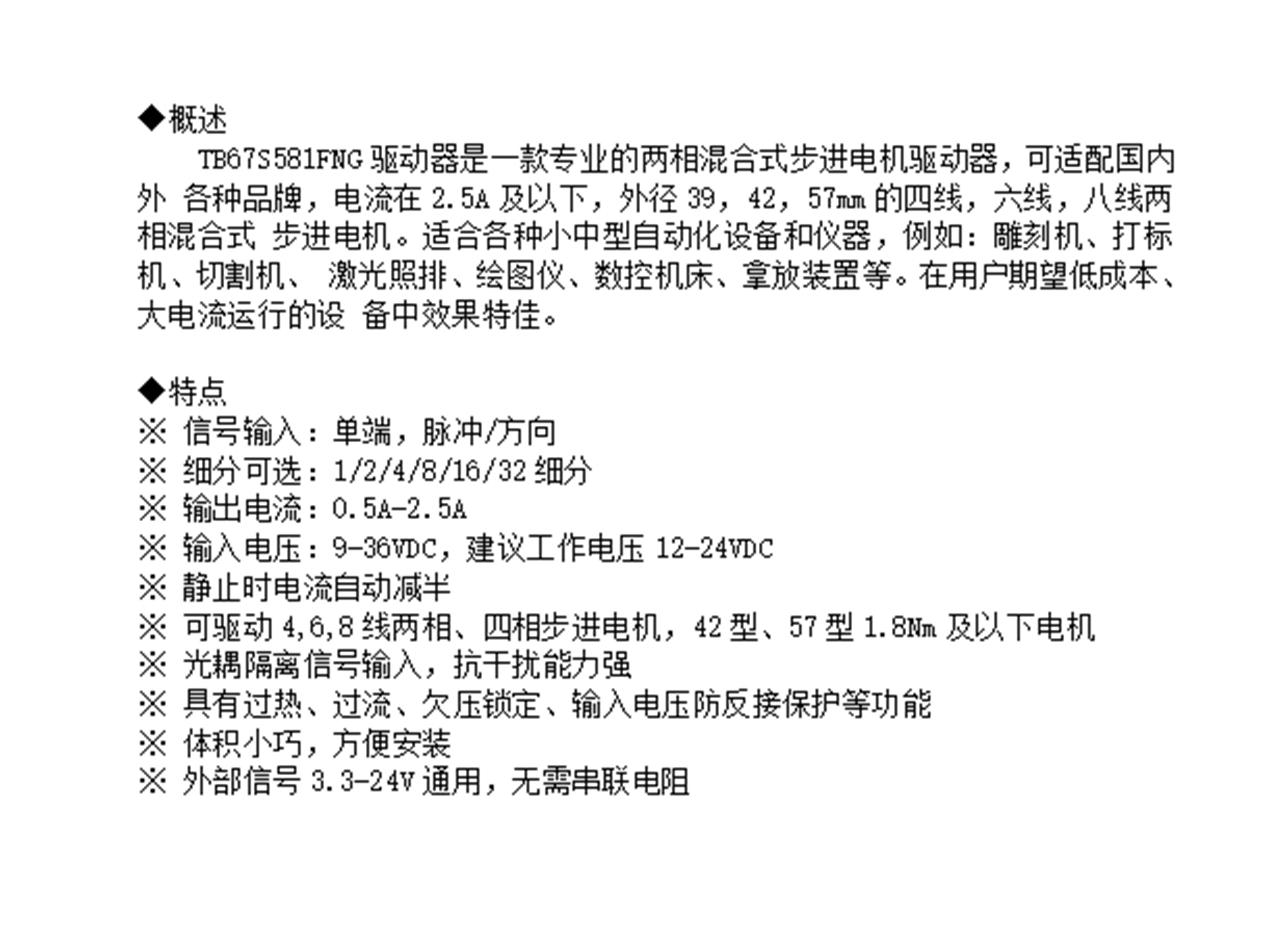

TB67S581FNG BiCD 恒流两相双极步进电机驱动器 IC 1.描述该TB67S581FNG是一款使用PWM斩波器的两相双极步进电机驱动器IC。采用 BiCD 工艺制造，TB67S581FNG额定值为 50 V / 2.5 A。用于 IC 操作的内置稳压器允许电机由单个 VM 电源驱动。

TB67S581FNG特点  BiCD工艺集成单片IC  能够控制双极步进电机  衰减模式选择功能（混合衰减/慢衰减/快速衰减）  省电功能（睡眠模式）  时钟输入控制  3.3 V 稳压器输出  允许全步、半步、四分之一、1 / 8、1 / 16、1 / 32 步操作  BiCD 结构： DMOSFET用于输出功率晶体管。 高击穿电压和大电流：50 V / 2.5 A（绝对最大额定值）  内置热关断检测（TSD）、过流检测（ISD）和欠压锁定检测（UVLO）  错误检测标志输出功能（nFAULT）  通过减少电荷泵来减少外部元件的数量  封装：P-HTSSOP28-0510-0.65-001

东芝50V有刷和步进电机驱动器

东芝 50V 有刷和步进电机驱动器支持多源市场需求，适用于许多新设计和传统设计。TB67H480FNG 和 TB67H481FNG 模块是 2 通道 50V/2.5A 有刷电机驱动器。TB67H480FNG使用相位输入，而TB67H481FNG使用时钟输入。TB67S580FNG 和 TB67S581FNG 分别是 1.6A 和 2.5A 的 50V 步进电机驱动器，以及高达 32 级分辨率的微步进。东芝 50V 有刷和步进电机驱动器采用用户友好、坚固且热增强型 HTSSOP-28 封装，并具有过流、过热和欠压警报保护。TB67S580FNG 和 TB67S581FNG 适用于各种 12V 至 36V 低功耗工业系统，是精密电机控制应用的理想选择。TB67H480FNG和TB67H481FNG适用于一般运动应用。

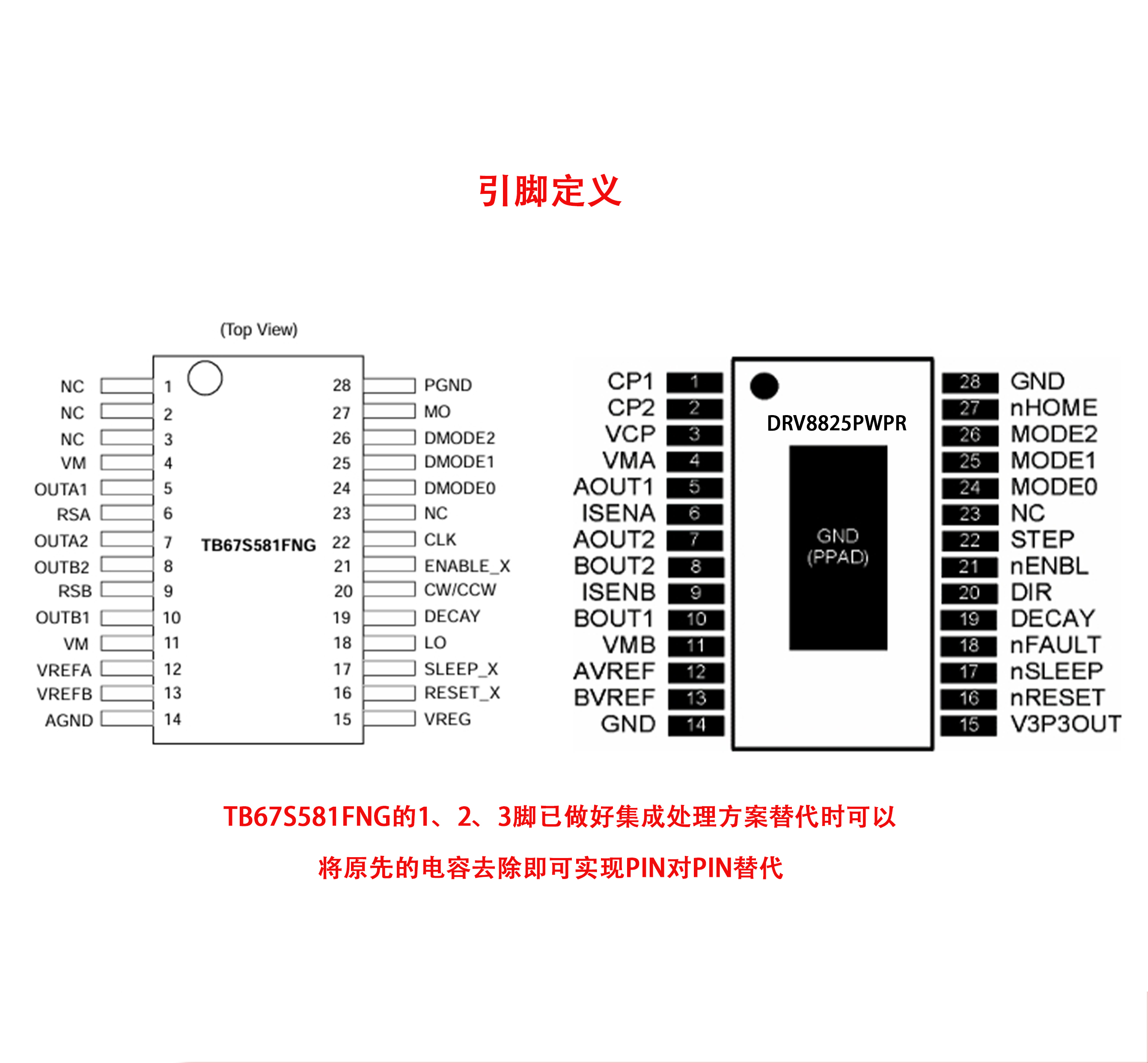

这些东芝部件是引脚对引脚兼容的，以促进市场对多源组件的需求，并可被视为下表中行业公认的电机驱动器的替代品。
