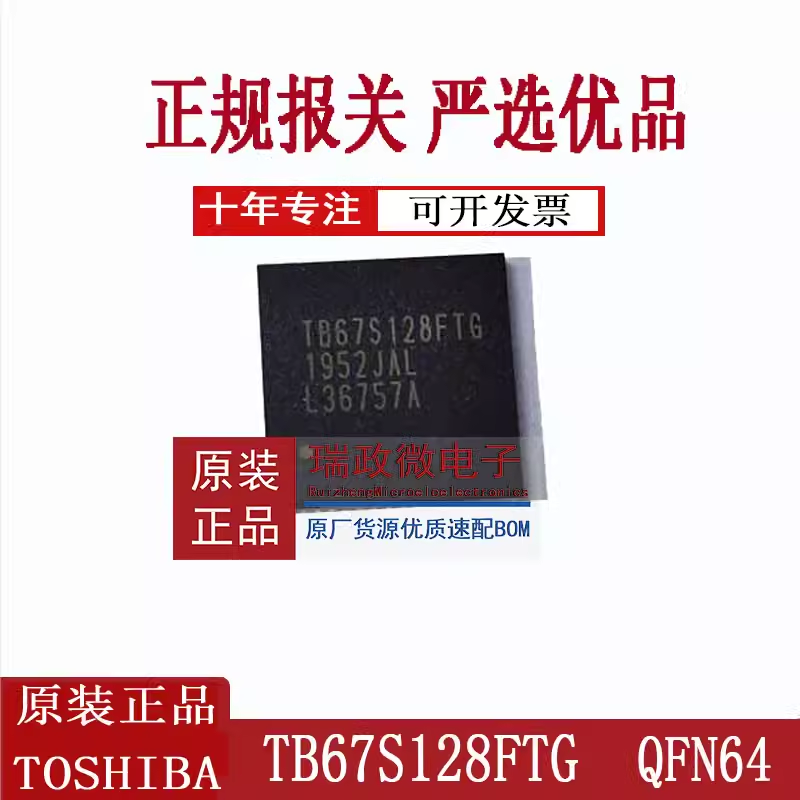

TB67S128FTG(O,EL)

作者：网站管理员发布时间：2024-04-20 浏览次数：

TB67S128FTG是一款使用PWM斩波器的两相双极步进电机驱动器。内置时钟解码器。采用 BiCD 工艺制造，输出额定值为 50 V/5.0 A（电机电源电压 = 44 V）。

Toshiba TB67S128FTG步进电机控制器

Toshiba TB67S128FTG步进电机控制器是采用PWM斩波的两相双极步进电机驱动器，内置时钟并支持串行控制。此电机驱动IC能够控制一个双极步进电机。TB67S128FTG步进电机能以全、半、1/4、1/8、1/16、1/32、1/64和1/128步进模式工作。特性包括内置防失速结构、内置无电流检测电阻电路控制结构、高电压和高电流，以及供内部电路使用的内置VCC调节器。

特性

BiCD工艺集成式单片IC
可控一台双极步进电机
由PWM控制的恒流驱动
低导通电阻（高压侧+低压侧=0.25Ω（典型值））MOSFET 输出级
允许全、半、1/4、1/8、1/16、1/32、1/64和1/128步进工作模式
高效电机电流控制机构（ADMD：高级动态混合衰减）
内置防失速结构（AGC：主动增益控制）
内置无电流检测电阻电路控制结构（ACDS：高级电流检测系统）
高电压和电流

多故障检测功能：
- 热关断 (TSD)
- 过流保护 (ISD)
- 上电复位 (POR)
- 电机负载开路 (OPD)
- 故障检测 (TSD/ISD/OPD) 信号输出功能
内置VCC调节器供内部电路使用
通过外部电阻和电容可以调节电机的斩波频率
带有散热焊盘的小型封装
- TB67S128FTG：P-VQFN64-0909-0.50-006
